工频逆变电源 逆变器
2017/4/23 15:10:52

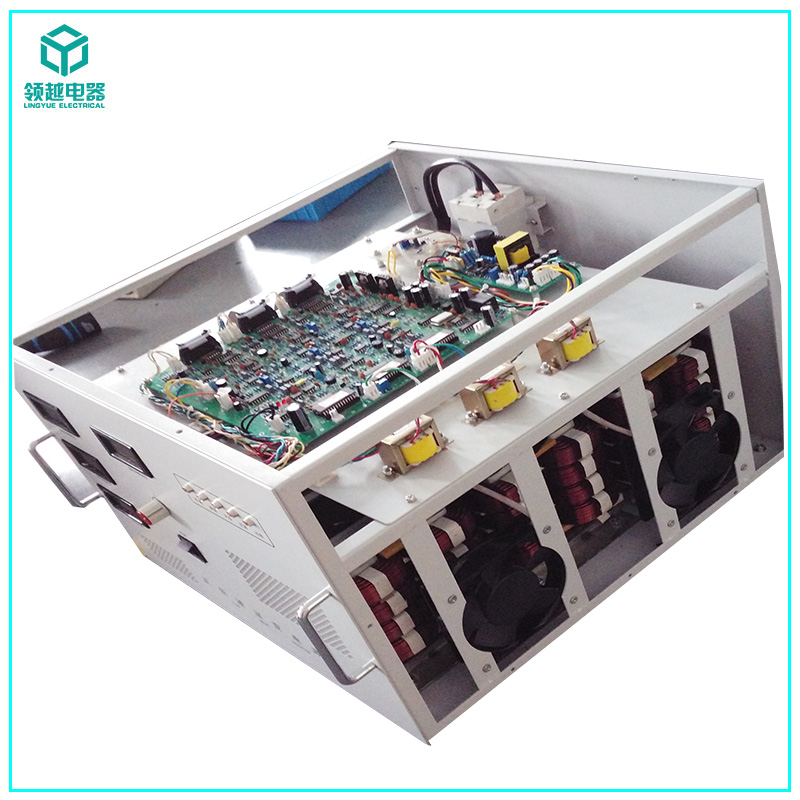

一．简 介
LYD系列的逆变电源是专为新能源发电系统而设计，主要用于太阳能光伏电站、风力发电电站，风、光、油、蓄互补发电系统和户用太阳能的供电。该系列电源采用先进的正弦波脉宽调制（SPWM）技术，具有可靠性高、保护功能全、波形失真小、功率大等优点。
二．应 用
该电源专为新能源发电系统而设计，主要应用于太阳能光伏电、风力发电电站，风、光、油、蓄互补发电系统和户用太阳能的供电新能源发电的逆变电源除了具有本公司常规逆变电源的优点外，还具有以下特点：
1. 可靠性，用于新能源的电站往往安装于无电山区、牧区、边防、海岛等交通不便地区，还有如日夜温差大，高海拔地区空气稀薄而引起的散热、绝缘、以及远途运输问题，一旦电源故障，修复较为困难，因此对电源的可靠性提出严格的要求。
2. 高效率，由于目前新能源发电的每度电成本偏高，太阳能电池板的价格昂贵，提高逆变电源的效率比提高太阳能电池板的效率更有效、更经济。
3. 具有对蓄电池组过电保护功能，光伏电站、风力发电电站往往具有专用的控制器对蓄电池的充、放电实时管理，将蓄电池的过放电保护功能用逆变电源本身的功率器件来实现，不仅可简化电路，降低成本，而且可避免常规控制器通断直流电而引起拉弧问题，从而提高了系统的可靠性。
4. 可内置太阳能电池和风力发电机充电控制功能，从而方便的构成新能源发电系统。
三．技术指标（常规产品）
|
技 术 指 标 |
LYD48-103 |
|
|
直流输入 |
额定容量(KVA) |
3 |
|
输入额定电压(VDC) |
48V |
|
|
输入直流电压允许范围(VDC) |
40-60 |
|
|
交流输出 |
输出额定容量(KVA) |
3 |
|
输出额定功率(KW) |
27 |
|
|
输出额定电压及频率 |
200VAC60HZ |
|
|
输出电压精度（V） |
200V±3% |
|
|
输出频率精度（HZ） |
60Hz±0.05 |
|
|
波形失真率（线性负载） |
≤2% |
|
|
动态响应(负载0←→100%) |
5% |
|
|
功率因数（PF） |
0.8 |
|
|
过载能力 |
120% |
|
|
峰值系数(CF) |
3:1 |
|
|
逆变效率(80%阻性负载) |
90% |
|
|
转换时间（毫秒） |
≤30ms |
|
|
工作环境 |
绝缘强度VAC(输入和输出) |
1500V ≤5mA |
|
噪音（1米） |
≤50dB |
|
|
使用环境温度 |
-10℃~+50℃ |
|
|
湿度 |
0~90%，不结露 |
|
|
使用海拔(m) |
≤1500 |
|
|
外形尺寸 |
宽*深*高(mm) |
400*490*650 |
|
外观颜色 |
|
工业灰色 |
|
其它要求 |
输入线6 m m2*4根（正负各两根） 输出线1.5 m m2*4根 |
长度：1.5m |
|
电池电量指示 |
具备 |
|
|
把手（可折叠） |
具备 |
|
|
保护功能 |
说 明 |
|
输出过载保护 |
负载功率超过120%时，电源将关断输出。 |
|
输出短路保护 |
输出万一短路，逆变电源将自动关闭。 |
|
输入接反保护 |
输入逆变器的直流电压极性接反，逆变器将自动保护。 |
|
输入欠压保护 |
输入直流电压低于36VDC时，逆变电源将发出报警。直流供电系统正常时，电源自动开始工作。 |
|
过热保护 |
逆变电源机箱内温度超过85摄氏度时，电源自动保护。 |
四．安装步骤及使用方法:
1. 开箱时请检查箱体是否有损坏情况，若箱体有明显变形，请立即与供应商联系。
2. 确认前面板上启动开关处于“OFF”位置。机箱后面的交直流转换开关也处于“OFF”位置。
3. 逆变电源请按下图接线：
|
|
|||
|
|
|
|
|
DC INPUT +
DC INPUT—
转换头
如有问题，请与我公司联系。
4、开机：先接通电源的直流输入，将机箱直流空气开关处于“ON”位置,然后把电源前面板上的启动开关置于“ON”位置，电源的“逆变”灯发光，所带负载由直流供电工作。
5、关机：把电源前面板上的启动开关置于“OFF”位置，然后把电源后面板的直流空气开关处于“OFF”位置，电源停止工作。
6、逆变器原理如下图所示：
