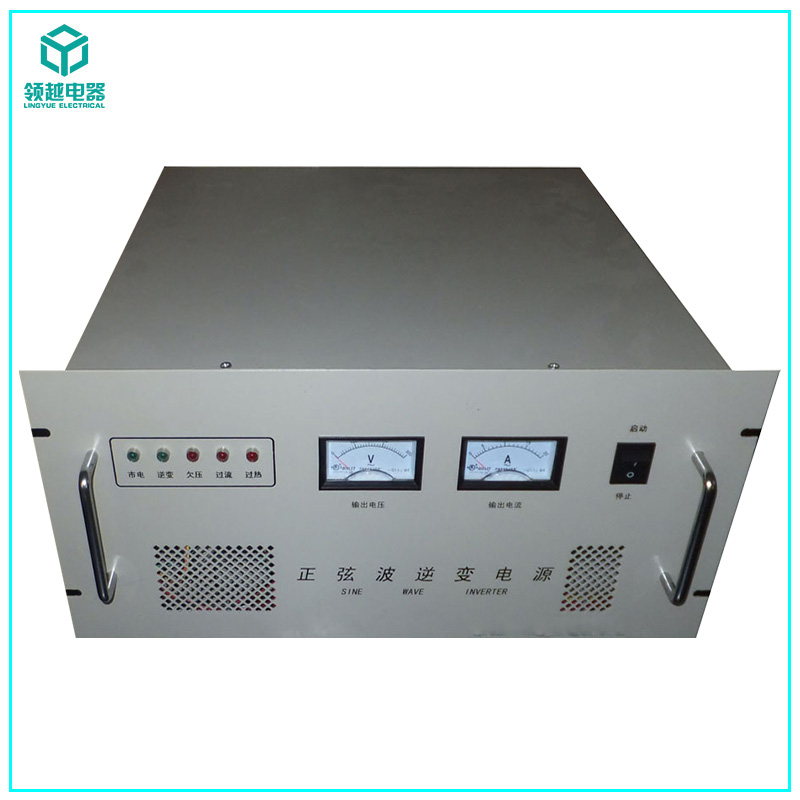

单相逆变器
2018/9/9 16:47:44
产品类别：
工频逆变电源（逆变器）单相/三相 电力逆变器 光伏离网逆变器 风机离网逆变器
产品概述：
领越电器系列工频纯正弦波逆变电源 采用双MCU智能设计 性能卓越可兼容不同类负载使用，提供不同的充电电压/充电电流 不同类型蓄电池进行充电管理 其市电优先模式/蓄电池优先模式可设定 全数字化LCD显示方便读取数据，输入电压宽范围 输出电压精度高 全自动稳压范围 工频50/60HZ 纯正弦波 100%足功率设计 具有稳压功能 适应为各种工业 码头 船舶 机械人等领域
可为用户不同要求定做 欢迎来电021-69519096/ 18939727096
单相电力逆变电源技术参数
|
型号 |
LYD220-101 |
LYD220-102 |
LYD220-103 |
LYD220-105 |
LYD220-110 |
LYD220-120 |
LYD220-130 |
LYD220-150 |
|
|
直流输入 |
额定容量（KVA） |
1.0 |
2.0 |
3.0 |
5.0 |
10 |
20 |
30 |
50 |
|
输入额定电压（VDC） |
220 |
||||||||
|
输入额定电流（A） |
5.0 |
10 |
15.2 |
25 |
49 |
99 |
148 |
247 |
|
|
输入直流电压运行范围（VDC） |
220±20% |
||||||||
|
旁路输入 |
交流电压允许范围（VAC） |
220±15% |
|||||||
|
输入额定电流（A） |
4.5 |
9.1 |
13.6 |
22.7 |
45.5 |
90.9 |
136.4 |
227.3 |
|
|
交流输出 |
输出额定容量（KVA） |
1.0 |
2.0 |
3.0 |
5.0 |
10 |
20 |
30 |
50 |
|
输出额定功率（KW） |
0.8 |
1.6 |
2.4 |
4.0 |
8 |
16 |
24 |
40 |
|
|
输出额定电压及频率 |
220VAC,50Hz |
||||||||
|
输出额定电流（A） |
4.5 |
9.1 |
13.6 |
22.7 |
45.5 |
90.9 |
136.4 |
227.3 |
|
|
输出电压精度（V） |
220V±3% |
||||||||
|
输出频率精度（Hz） |
50±0.05 |
||||||||
|
波形失真率（线性负载） |
≤3% |
||||||||
|
动态响应（负载0←→100%） |
5% |
||||||||
|
功率因数（PF） |
0.8 |
||||||||
|
过载能力 |
150%，10秒 |
||||||||
|
峰值系数（CF） |
3:1 |
||||||||
|
逆变效率（80%阻性负载） |
90% |
||||||||
|
转换时间（毫秒） |
≤20ms |
||||||||
|
保护功能 |
输入接反保护、输入欠压保护、输入过载保护、输出短路保护、过热保护 |
||||||||
|
工作环境 |
绝缘强度VAC（输入和输出） |
1500V ≤5mA |
|||||||
|
噪音（1米） |
≤50dB |
||||||||
|
使用环境温度 |
-10℃～50℃ |
||||||||
|
湿度 |
0～90%,不结露 |
||||||||
|
使用海拔 |
≤2000 |
||||||||
|
尺寸 |
尺寸（宽*深*高） |
482*405*133 |
482*405*178 |
482*420*223 |
550*480*980 |
550*485*120 |
800*600*226 |
800*600*2260 |
|
光伏离网逆变电源技术参数（单相DC24 DC48）
|
型号 |
LYD24- 1005 |
LYD24- 101 |
LYD24- 102 |
LYD24- 103 |
LYD48- 101 |
LYD48- 102 |
LYD48- 103 |
LYD48- 105 |
|
|
直流输入 |
额定容量（KVA） |
0.5 |
1.0 |
2.0 |
3.0 |
1.0 |
2.0 |
3.0 |
5.0 |
|
输入额定电压（VDC） |
24 |
48 |
|||||||
|
输入额定电流（A） |
23.1 |
46.3 |
92.6 |
138.9 |
23.1 |
46.3 |
69.4 |
115.7 |
|
|
输入直流电压运行范围（VDC） |
±15%(根据客户要求可调) |
||||||||
|
旁路输入 |
交流电压允许范围（VAC） |
220±15% |
|||||||
|
输入额定电流（A） |
2.3 |
4.5 |
9.1 |
13.6 |
4.5 |
9.1 |
13.6 |
22.7 |
|
|
交流输出 |
输出额定容量（KVA） |
0.5 |
1.0 |
2.0 |
3.0 |
1.0 |
2.0 |
3.0 |
5.0 |
|
输出额定功率（KW） |
0.4 |
0.8 |
1.6 |
2.4 |
0.8 |
1.6 |
2.4 |
4.0 |
|
|
输出额定电压及频率 |
220VAC,50Hz |
||||||||
|
输出额定电流（A） |
2.3 |
4.5 |
9.1 |
13.6 |
4.5 |
9.1 |
13.6 |
22.7 |
|
|
输出电压精度（V） |
220V±3% |
||||||||
|
输出频率精度（Hz） |
50±0.05 |
||||||||
|
波形失真率（线性负载） |
≤3% |
||||||||
|
动态响应（负载0←→100%） |
5% |
||||||||
|
功率因数（PF） |
0.8 |
||||||||
|
过载能力 |
150%，10秒 |
||||||||
|
峰值系数（CF） |
3:1 |
||||||||
|
逆变效率（80%阻性负载） |
90% |
||||||||
|
转换时间（毫秒） |
≤4ms |
||||||||
|
保护功能 |
输入接反保护、输入欠压保护、输入过载保护、输出短路保护、过热保护 |
||||||||
|
工作环境 |
绝缘强度VAC（输入和输出） |
1500V ≤5mA |
|||||||
|
噪音（1米） |
≤50dB |
||||||||
|
使用环境温度 |
-10℃～50℃ |
||||||||
|
湿度 |
0～90%,不结露 |
||||||||
|
使用海拔 |
≤2000 |
||||||||
